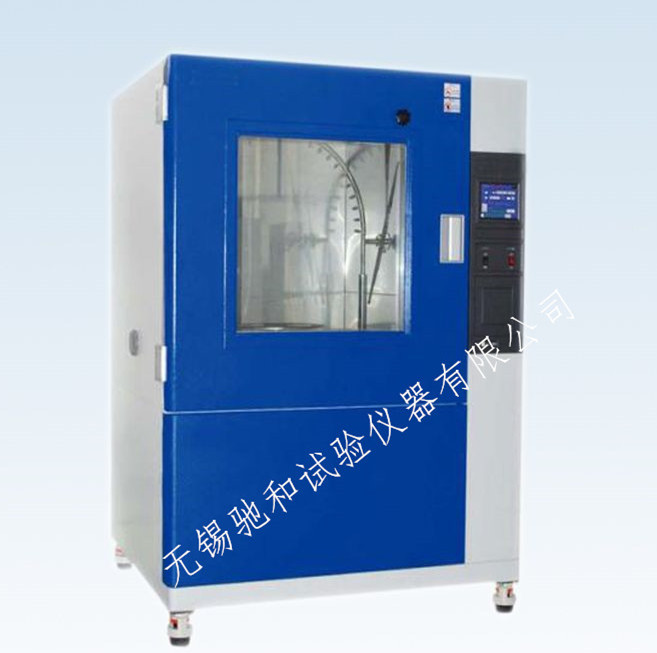

淋雨試驗箱
一、產品用途:
產品適用于電器、電子設備等外殼的防護等級評估，針對由于水進入殼內對設備造成的有害影響測試，藉以檢測外殼的防水性能。
二、主要型號尺寸及技術參數：
| 型號 | CHIPX3 | CHIPX4 | CHIPX5 | CHIPX6 |
| 工作室尺寸 | 1000×1000×1000 | 1000×1000×1000 | ||
| D*W*H(mm) | ||||
| 外部尺寸 | 1380×1450×1980 | 1220×1440×2300 | ||
| D*W*H(mm) | ||||
| 噴孔直徑 | Φ0.4mm | Φ 6.3mm | Φ12.5mm | |
| 兩孔間距 | 50mm | |||
| 水流量 | 1.1L/min | 1.8L/min | 12.5±0.626L/min | 100±5L/min |
| 技術指標 | 1.開孔數：IPX3—16個；IPX4—25個； | 1.噴頭口距離測試產品：2.5m～3m 2.IPX5流量計：2-18L/min;IPX6流量計:10-130L/min | ||
| 2.噴水環半徑：R400mm | ||||
| 3.水管直徑： φ16mm，φ19mm | ||||
| 4.試驗臺轉速：1～7r/min（無極調速） | ||||
| 5.淋雨水壓：80~106KPa | ||||
| 6.IPX3—120°，每次擺動（2×120°）約需4S； | ||||
| IPX4—180°，每次擺動（2×180°）約需12S； | ||||
| 7.試驗臺直徑: φ400mm | ||||
| 8.轉臺最大載重: 30kg | ||||
| 箱體結構 | 1.機體材料:工業合金鋁 2.封板:1.5mm304#不銹鋼板 3.電機:進口松下調速電機 4.水箱升降導軌:成型導軌、膠質滑輪導輪 | |||
| 功率(KW) | 1～2 | 2～3 | 2～3 | 1～2 |
| 電源電壓 | AC380±10%V；50±0.5Hz | AC380±10%V；50±0.5Hz | ||
| 注意 | 1、體積>250mm*600mm*400mm(H*W*D); 2、檢測物品>30kg；建議用敞開式 | |||
